MODELARSTWO KARTONOWE W DOMU I W SZKOLE


Sekcja

MODELARNIA

MODELARSTWO KARTONOWE W DOMU I W SZKOLE

ARMATA PRZECIWPANCERNA

 BOFORS  37MM  WZ. 36

V

TROCHĘ HISTORII

Po okresie rozbiorów odbudowujące się Państwo Polskie tworzyło od podstaw, od nowa wszystkie struktury. Administrację, przemysł, służbę zdrowia, oświatę, nowoczesne rolnictwo. A przede wszystkim obronność Polski. W wojnie Polsko-Rosyjskiej Wojsko Polskie walczyło bronią zakupioną w państwach zachodnich, pozostawioną przez zaborców lub  przywiezioną do Polski przez Błękitną Armię gen. Hallera z Francji. Większość uzbrojenia kupowano we Francji na podstawie pożyczki

udzielonej przez Francję.

Żeby nie być zależnym od innych państw, starano się produkować uzbrojenie Wojska Polskiego w kraju. Między innymi na podstawie zakupionej licencji w Szwedzkiej firmie Bofors rozpoczęto produkcję armaty przeciw pancernej Bofors o kalibrze 37 mm wz. 36. Zakupiono 300 armat w firmie Bofors oraz podjęto produkcję w kraju w fabryce Stowarzyszenia Mechaników Polskich z Ameryki z siedzibą w Pruszkowie.

Stowarzyszenie Mechaników Polskich z Ameryki było organizacją zrzeszającą polskich emigrantów w Stanach Zjednoczonych niosących pomoc w unowocześnianiu kraju po odzyskaniu niepodległości. Powstało z inicjatywy studentów Wydziału Mechanicznego Uniwersytetu w Toledo w stanie Ohio w USA. Przewodniczącym był Aleksander Gwiazdowski. Przy wsparciu Józefa Piłsudskiego i Prezydenta Stanisława Wojciechowskiego  1 lipca 1923 roku powołano spółkę Zakłady Przemysłowe Stowarzyszenia Mechaników Polskich z Ameryki w Pruszkowie. Do kraju powróciło i osiedliło się w Pruszkowie 100 rodzin emigrantów. Fabryka była największym producentem obrabiarek w Polsce i były one eksportowane do wielu krajów. W Pruszkowie utworzono szkołę techniczna. Fabryka podjęła się produkcji armat Bofors 37mm. Planowano zbudowanie 10000 armat. Zdołano wyprodukować 3000, były eksportowane do Hiszpanii, Anglii i Rumunii. 111 armat wyprodukowano dla polskich jedno wieżowych czołgów 7TP.

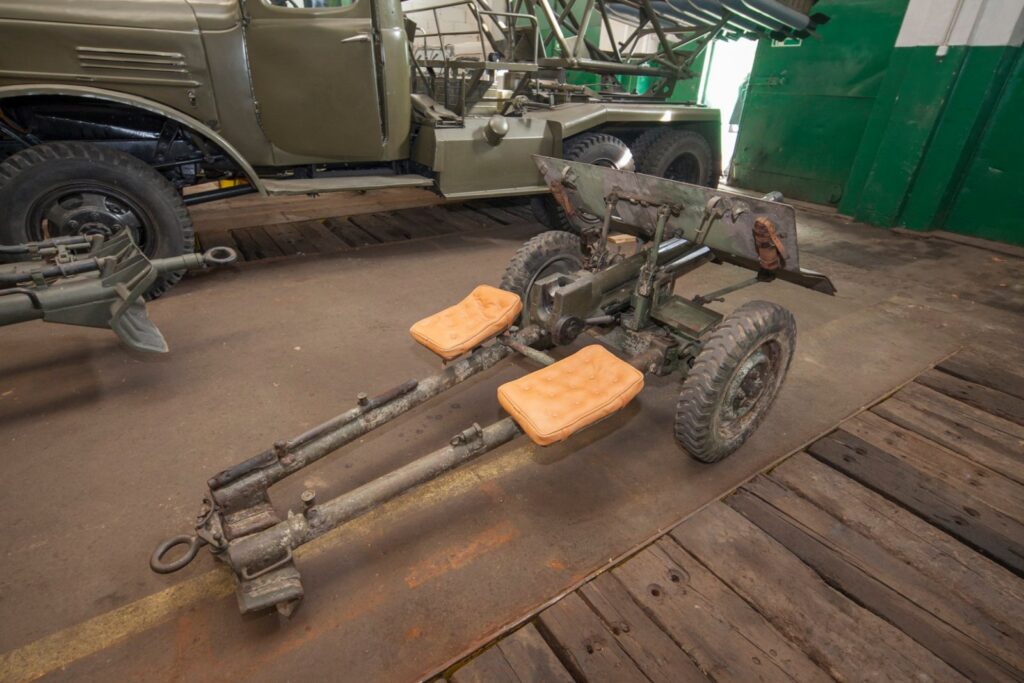

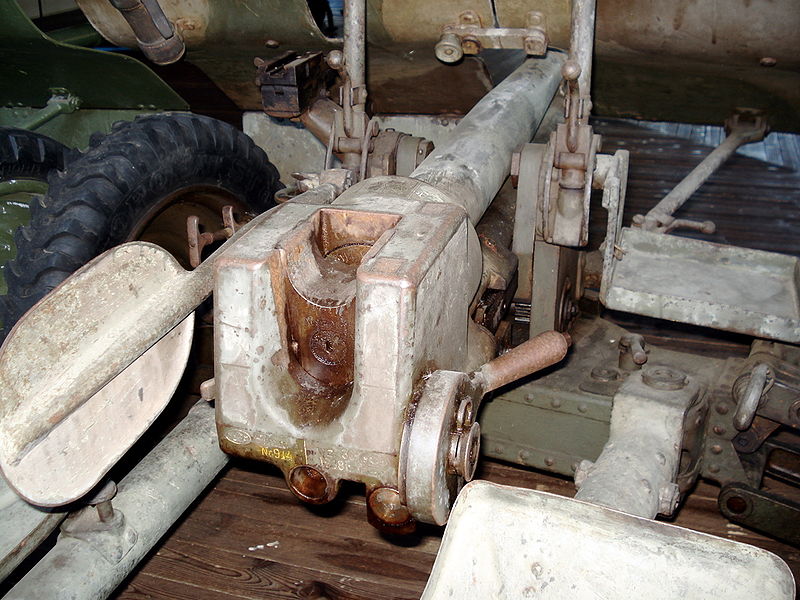

ARMATA BOFORS 37MM WZ.36

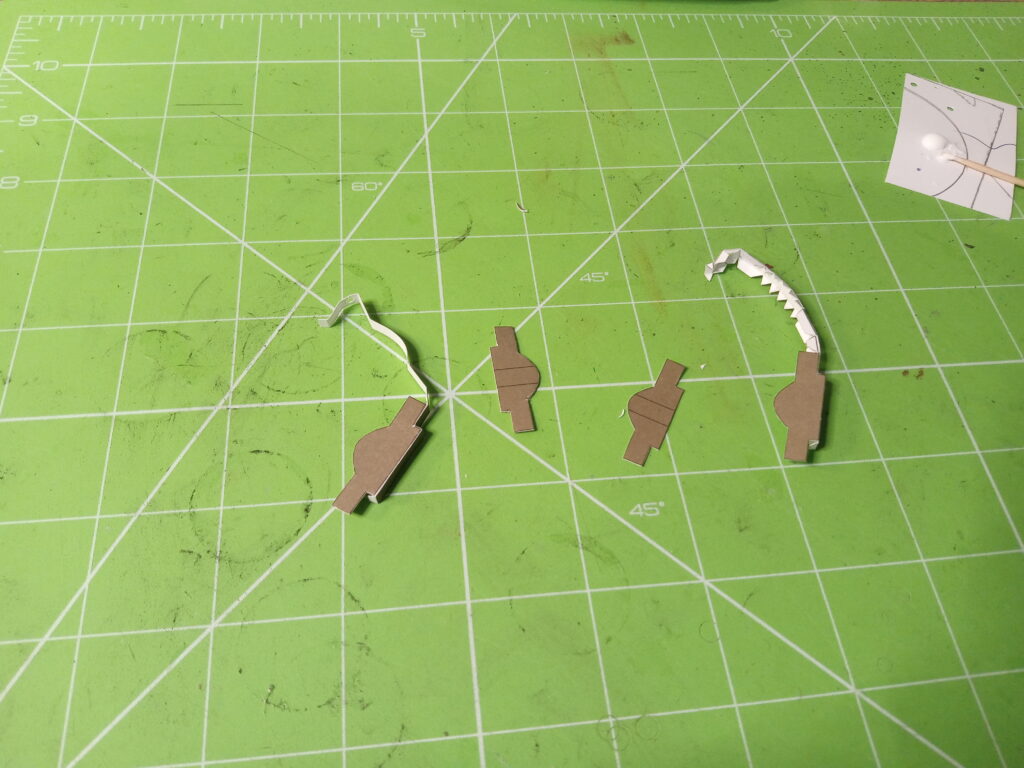

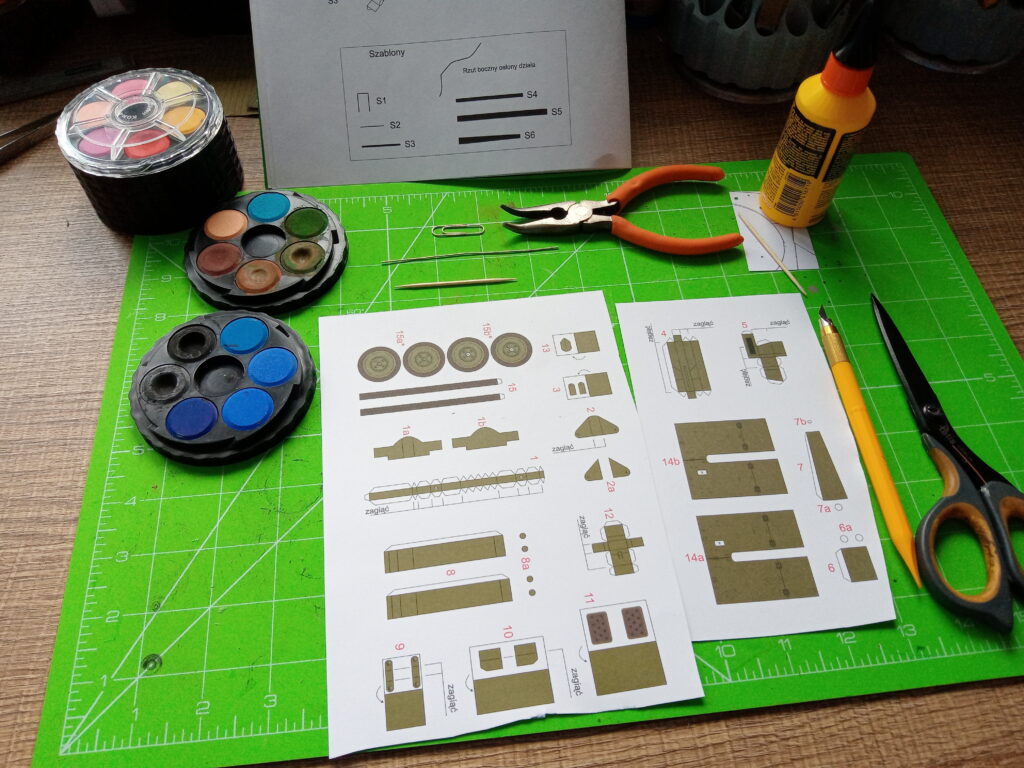

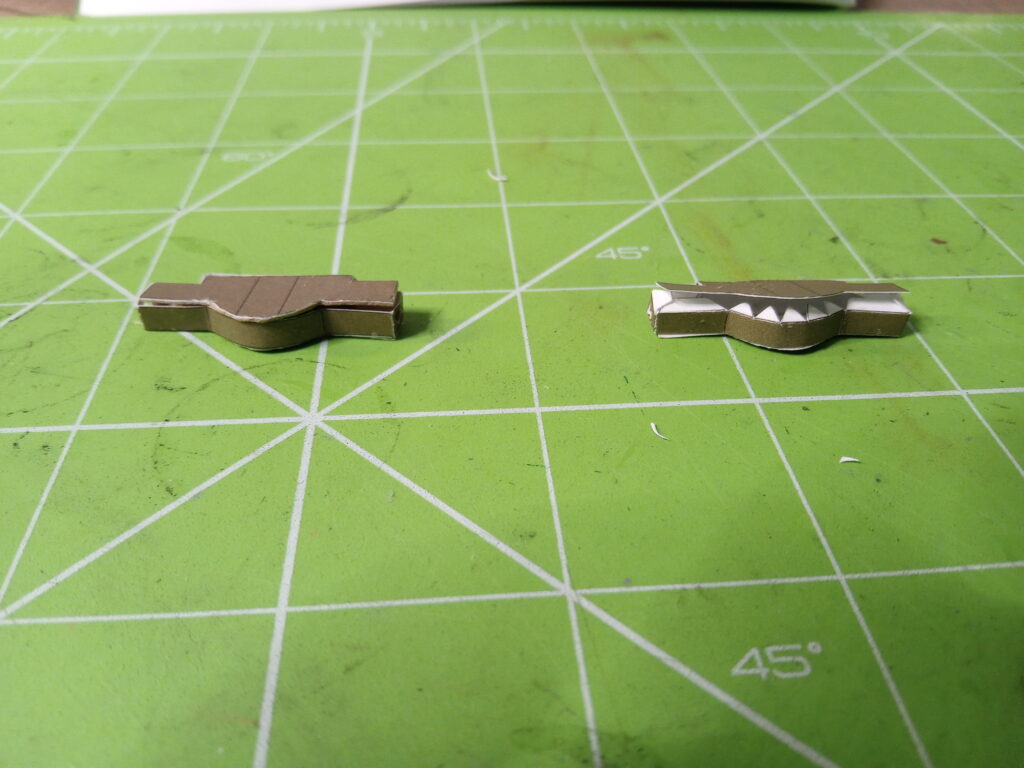

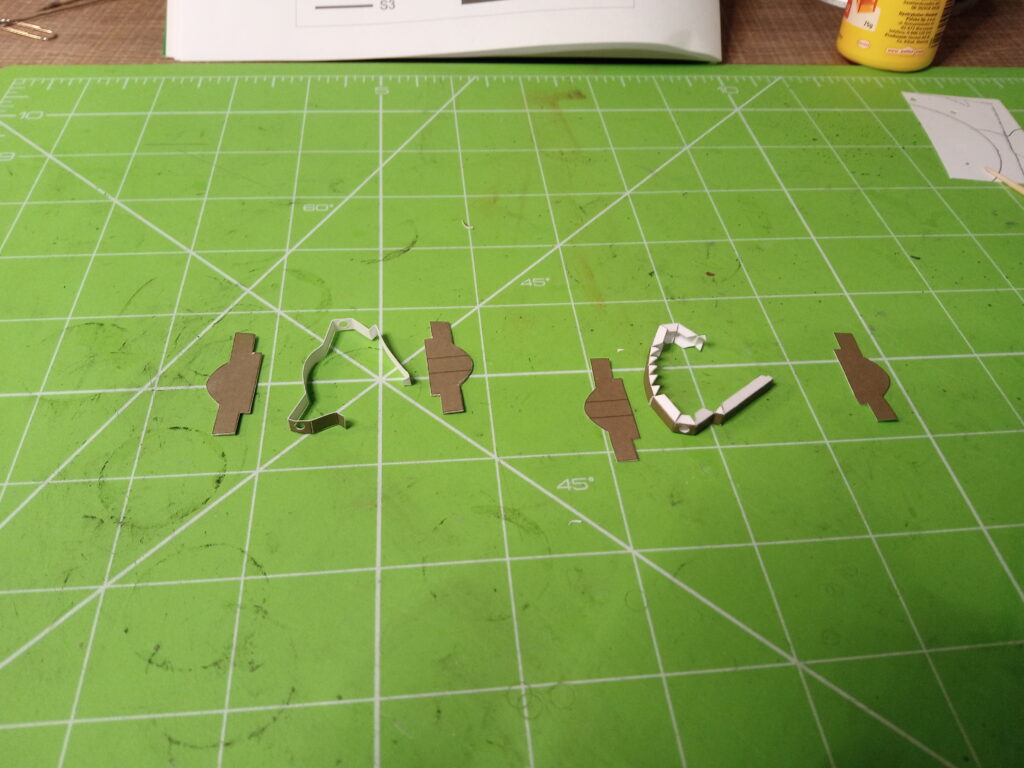

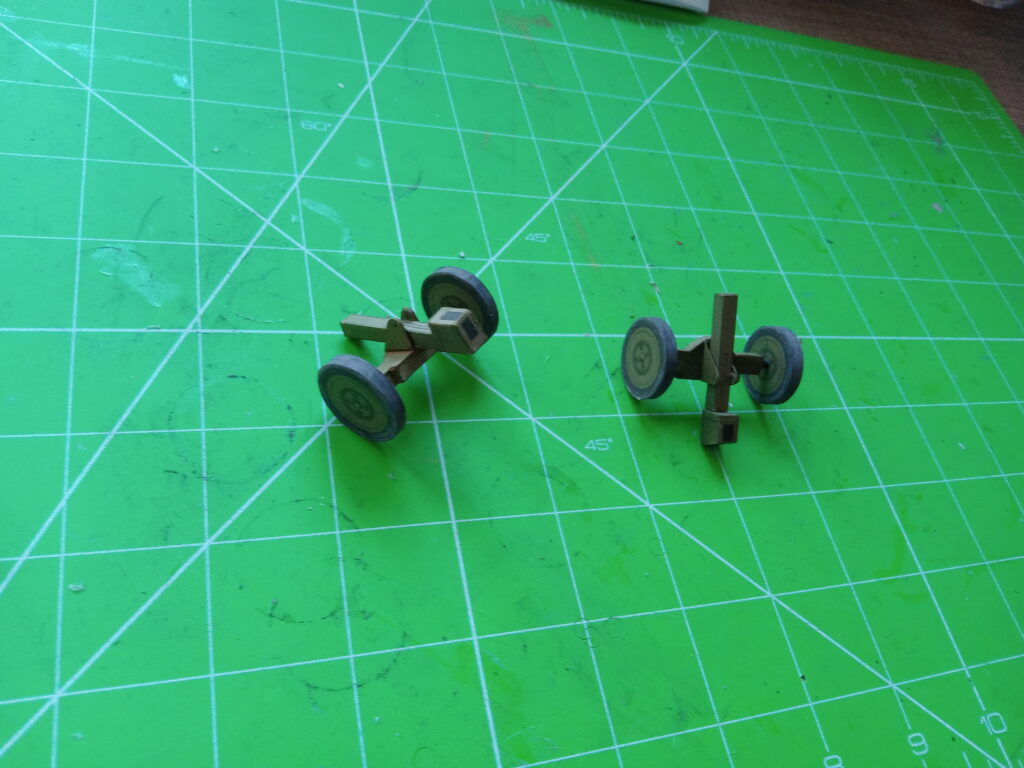

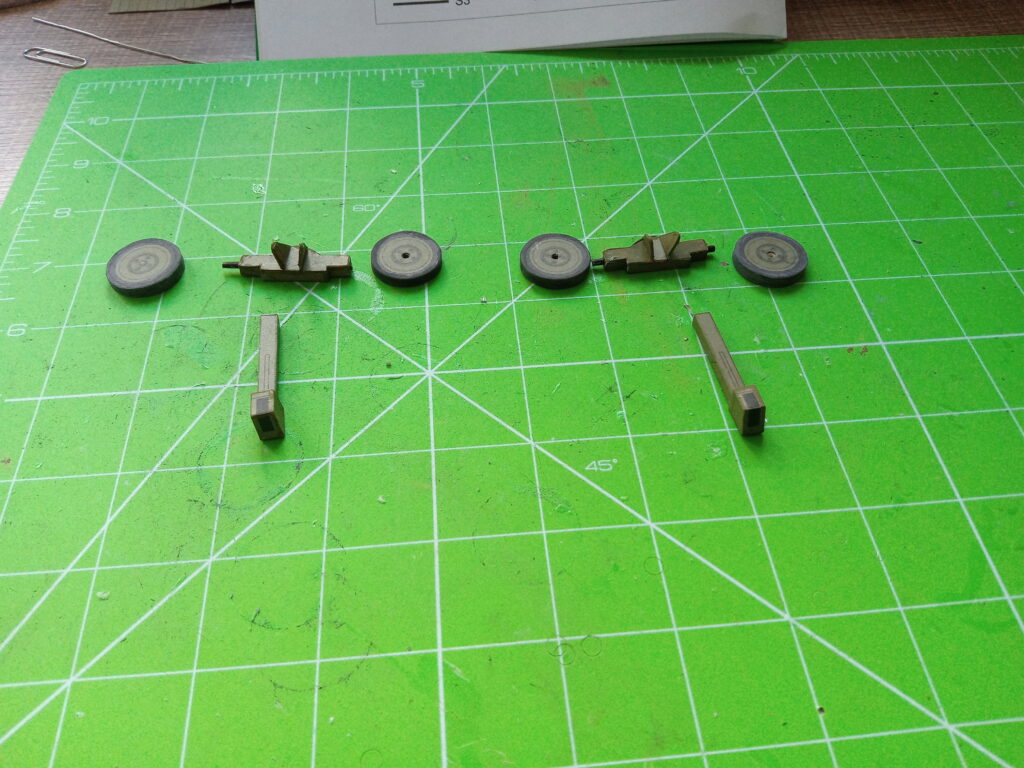

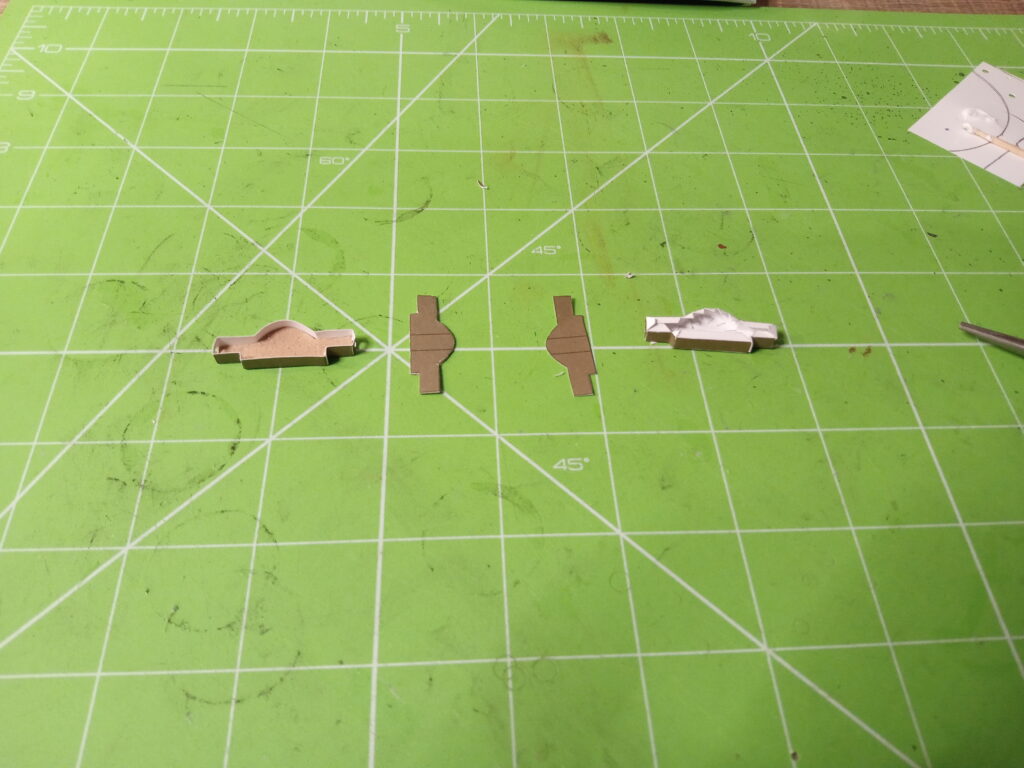

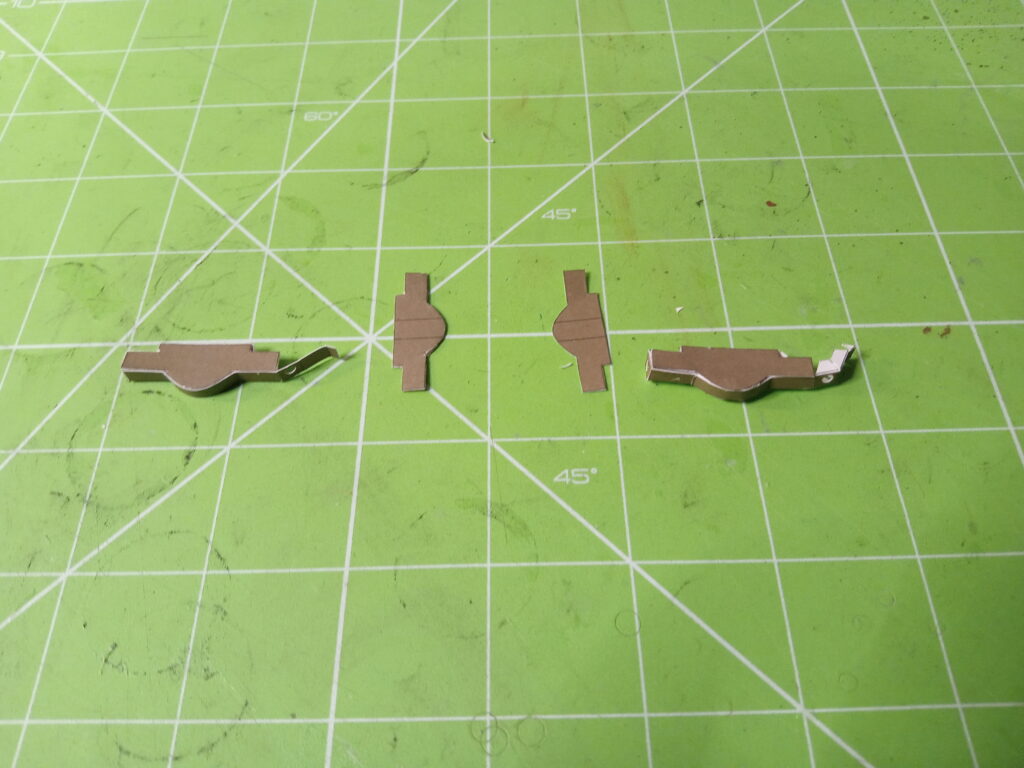

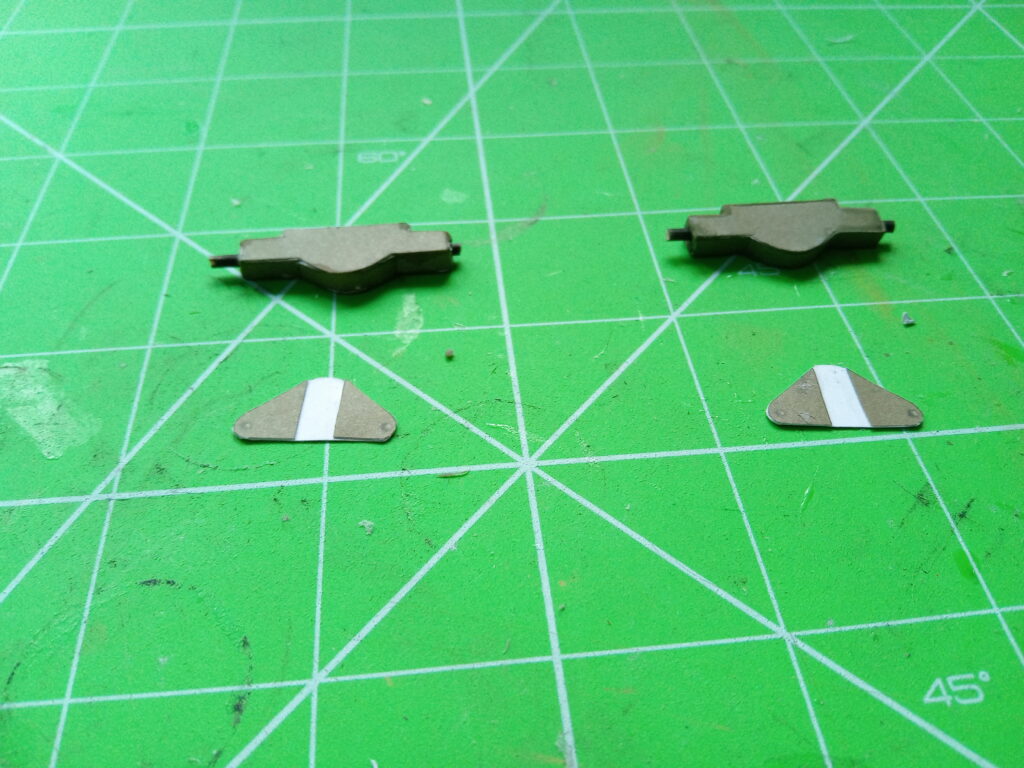

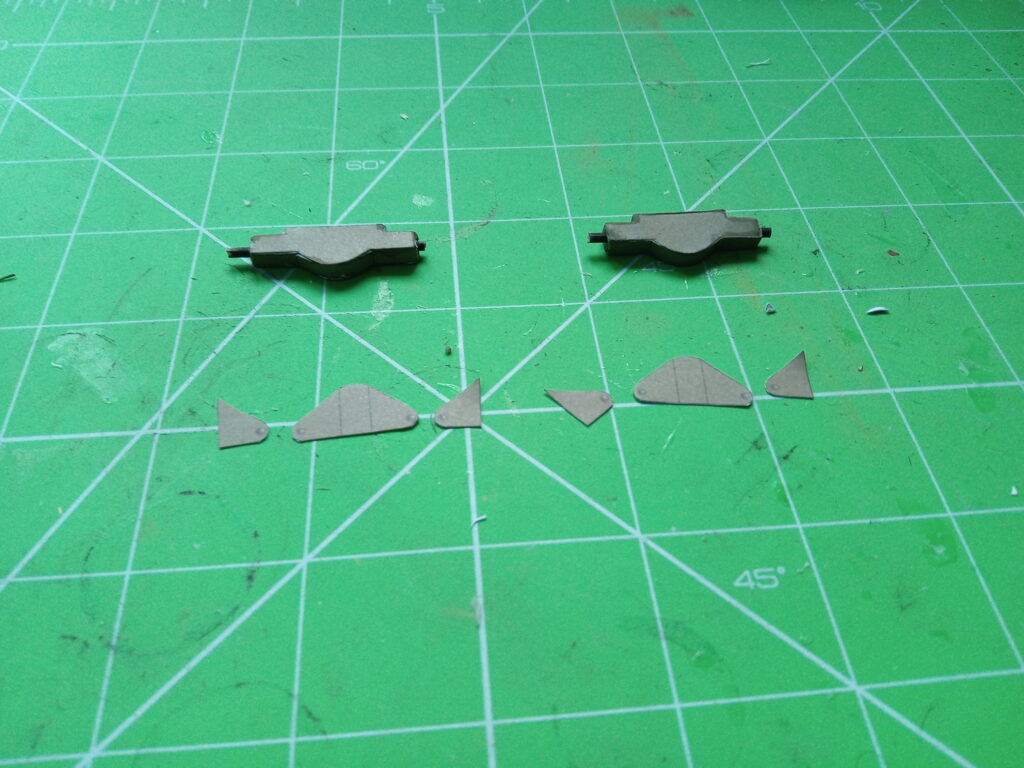

Podczas dzisiejszych zajęć zbudujemy dwa modele armat przeciwpancernych Bofors produkowanych w Polsce w okresie między wojennym. Budowa modelu armaty nie powinna Wam sprawić trudności podczas pracy. Do budowy będą potrzebne nożyczki, nożyk modelarski, metalowa linijka, wykałaczka do precyzyjnego nakładania kleju oraz klej wikol. Z dodatkowych materiałów potrzebna będzie wykałaczka na oś, patyczek szaszłykowy na lufę oraz spinacz biurowy z którego wykonacie według szablonów drobne elementów z drutu. Proponuję Wam wykonanie podstawy dwiema metodami. Po sprawdzeniu dwóch metod, będziecie na przyszłość wiedzieli, która metoda Wam bardziej odpowiada. Części  1a i 1b z lewej strony nakleiłem na tekturę, a w części 1 z prawej strony obciąłem sklejki. Elementy z prawej strony wykonałem zgodnie z instrukcją. Nie zapomnijcie grubszą igłą lub końcem nożyka  wykonać otwory na oś kół. Sklejanie zacznijcie od dłuższego boku i po sklejeniu jednego boku pozostawiajcie na kilka minut do wyschnięcia. Wykonując części 2 i 3 skorzystajcie z rysunku montażowego oraz zdjęć. Jak wykonuje się koła to   nauczyliście się podczas budowy samochodu Ursus. Wykałaczkę utnijcie na długość 38 mm i pomalujcie na czarno. Przełóżcie przez otwory w części 1, ale nie wklejajcie. Przyklejcie do osi koła, które po wyschnięciu kleju będą się obracały.

Części 4 i 5 po zbigowaniu sklejcie w jeden element i  wklejcie w element 2, następnie przyklejcie do podstawy armaty. Przed przyklejeniem „na sucho” sprawdźcie prawidłowe ułożenie części. Nie zapomnijcie poretuszować na odpowiedni kolor wykonanych części.

Życzę Wam przyjemnej zabawy podczas budowy dwóch modeli.

Nie zapomnijcie posprzątać po skończonej pracy oraz zrobić zdjęcie lub krótki filmik i wysłać  do MDK Wrocław Krzyki  na skrzynkę  bhnszj@gmail.com

Jeżeli chcecie wybrać inne modele  do realizacji swoich prac, znajdziecie je na stronie www.wak.pl

Dajcie znać. Czekam na Wasze propozycje

Pedagog instruktor modelarstwa

Henryk Napora

MDK  Krzyki

Sekcja

MODELARNIA

MODELARSTWO KARTONOWE W DOMU I W SZKOLE

ARMATA PRZECIWPANCERNA

 BOFORS  37MM  WZ. 36

V

TROCHĘ HISTORII

Po okresie rozbiorów odbudowujące się Państwo Polskie tworzyło od podstaw, od nowa wszystkie struktury. Administrację, przemysł, służbę zdrowia, oświatę, nowoczesne rolnictwo. A przede wszystkim obronność Polski. W wojnie Polsko-Rosyjskiej Wojsko Polskie walczyło bronią zakupioną w państwach zachodnich, pozostawioną przez zaborców lub  przywiezioną do Polski przez Błękitną Armię gen. Hallera z Francji. Większość uzbrojenia kupowano we Francji na podstawie pożyczki

udzielonej przez Francję.

Żeby nie być zależnym od innych państw, starano się produkować uzbrojenie Wojska Polskiego w kraju. Między innymi na podstawie zakupionej licencji w Szwedzkiej firmie Bofors rozpoczęto produkcję armaty przeciw pancernej Bofors o kalibrze 37 mm wz. 36. Zakupiono 300 armat w firmie Bofors oraz podjęto produkcję w kraju w fabryce Stowarzyszenia Mechaników Polskich z Ameryki z siedzibą w Pruszkowie.

Stowarzyszenie Mechaników Polskich z Ameryki było organizacją zrzeszającą polskich emigrantów w Stanach Zjednoczonych niosących pomoc w unowocześnianiu kraju po odzyskaniu niepodległości. Powstało z inicjatywy studentów Wydziału Mechanicznego Uniwersytetu w Toledo w stanie Ohio w USA. Przewodniczącym był Aleksander Gwiazdowski. Przy wsparciu Józefa Piłsudskiego i Prezydenta Stanisława Wojciechowskiego  1 lipca 1923 roku powołano spółkę Zakłady Przemysłowe Stowarzyszenia Mechaników Polskich z Ameryki w Pruszkowie. Do kraju powróciło i osiedliło się w Pruszkowie 100 rodzin emigrantów. Fabryka była największym producentem obrabiarek w Polsce i były one eksportowane do wielu krajów. W Pruszkowie utworzono szkołę techniczna. Fabryka podjęła się produkcji armat Bofors 37mm. Planowano zbudowanie 3000 armat. Zdołano wyprodukować 1000, były eksportowane do Hiszpanii, Anglii i Rumunii. 111 armat wyprodukowano dla polskich jedno wieżowych czołgów 7TP.

ARMATA BOFORS 37MM WZ.36

Podczas dzisiejszych zajęć zbudujemy dwa modele armat przeciwpancernych Bofors produkowanych w Polsce w okresie między wojennym. Budowa modelu armaty nie powinna Wam sprawić trudności podczas pracy. Do budowy będą potrzebne nożyczki, nożyk modelarski, metalowa linijka, wykałaczka do precyzyjnego nakładania kleju oraz klej wikol. Z dodatkowych materiałów potrzebna będzie wykałaczka na oś, patyczek szaszłykowy na lufę oraz spinacz biurowy z którego wykonacie według szablonów drobne elementów z drutu. Proponuję Wam wykonanie podstawy dwiema metodami. Po sprawdzeniu dwóch metod, będziecie na przyszłość wiedzieli, która metoda Wam bardziej odpowiada. Części  1a i 1b z lewej strony nakleiłem na tekturę, a w części 1 z prawej strony obciąłem sklejki. Elementy z prawej strony wykonałem zgodnie z instrukcją. Nie zapomnijcie grubszą igłą lub końcem nożyka  wykonać otwory na oś kół. Sklejanie zacznijcie od dłuższego boku i po sklejeniu jednego boku pozostawiajcie na kilka minut do wyschnięcia. Wykonując części 2 i 3 skorzystajcie z rysunku montażowego oraz zdjęć. Jak wykonuje się koła to   nauczyliście się podczas budowy samochodu Ursus. Wykałaczkę utnijcie na długość 38 mm i pomalujcie na czarno. Przełóżcie przez otwory w części 1, ale nie wklejajcie. Przyklejcie do osi koła, które po wyschnięciu kleju będą się obracały.

Części 4 i 5 po zbigowaniu sklejcie w jeden element i  wklejcie w element 2, następnie przyklejcie do podstawy armaty. Przed przyklejeniem „na sucho” sprawdźcie prawidłowe ułożenie części. Nie zapomnijcie poretuszować na odpowiedni kolor wykonanych części.

Życzę Wam przyjemnej zabawy podczas budowy dwóch modeli.

Nie zapomnijcie posprzątać po skończonej pracy oraz zrobić zdjęcie lub krótki filmik i wysłać  do MDK Wrocław Krzyki  na skrzynkę  bhnszj@gmail.com

Jeżeli chcecie wybrać inne modele  do realizacji swoich prac, znajdziecie je na stronie www.wak.pl

Dajcie znać. Czekam na Wasze propozycje

Pedagog instruktor modelarstwa

Henryk Napora
